WD-LEM1010桌面式小型导电玻璃激光刻蚀机
简 述：
采用固体激光器，激光波长1064nm，适合对导电玻璃、薄膜进行精细激光刻蚀；采用威德自主研发的控制软件、直接导入CAD 数据进行激光刻蚀，操作简单，方便快捷；采用独特除尘系统设计，能保证玻璃、薄膜与工作平面的清洁。
产品型号：
- WD-LEM1010
设备简介
WD-LEM1010桌面式小型导电玻璃激光刻蚀机采用固体激光器，激光波长1064nm，适合对导电玻璃、薄膜进行精细激光刻蚀；采用威德自主研发的控制软件、直接导入CAD 数据进行激光刻蚀，操作简单，方便快捷；采用独特除尘系统设计，能保证玻璃、薄膜与工作平面的清洁。
设备集数控技术、激光技术、软件技术等光机电高技术于一体，具有高灵活性、高精度、高速度等先进制造技术的特征。可大范围内进行各种图案，各种尺寸的精密、高速刻蚀，并且能够保证很高的产能，是一个可靠、稳定和具有高性能价格比的产品。
适用材料
玻璃、PET基底上薄膜激光刻蚀，触摸屏、光伏太阳能电池、电至色玻璃、其它显示屏。可用于导电银浆、ITO、FTO、氧化锌、氧化锆、氧化钛、碳粉、金、银等导电金属、氧化物材料处理。

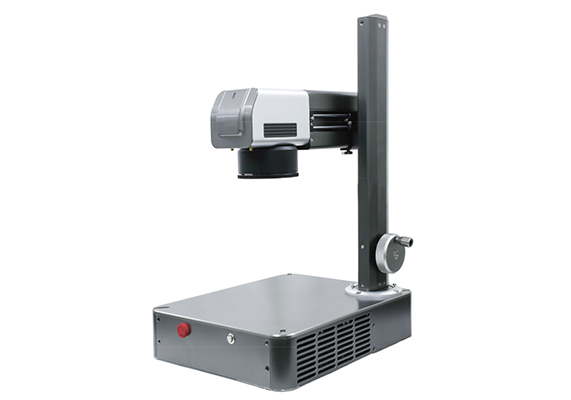

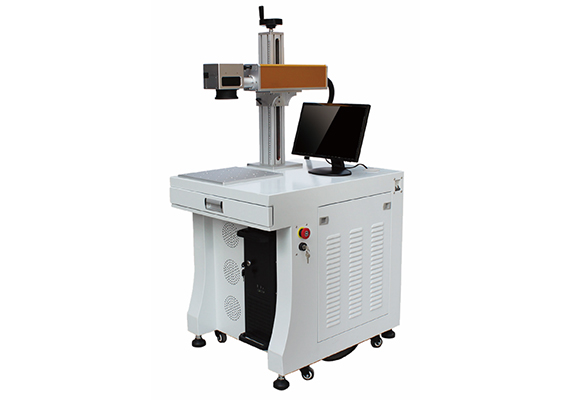

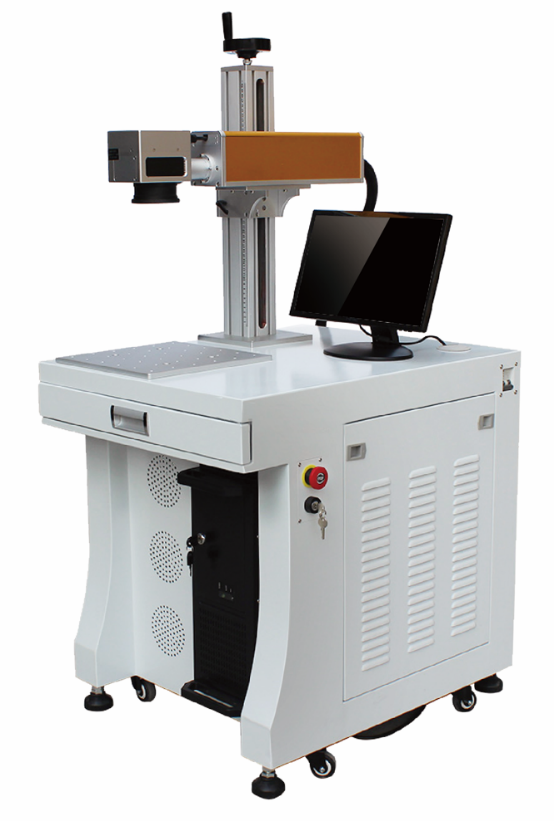

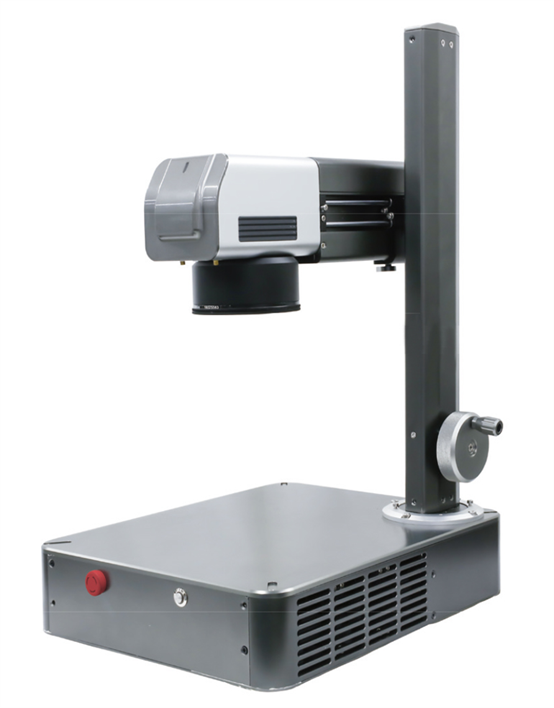

设备外观参考图
整体说明
主要构成：激光器、光路系统、视觉系统、工作台、控制系统、 抽尘系统、 真吸附空系统等。
主要技术参数
|
型号 |
YLET1010MIN小型红外激光刻蚀机 |
|
激光器 |
红外mopa光纤激光器 |
|
波长 |
1064nm |
|
功率 |
20W（可选择其他功率） |
|
加工幅面 |
100*100mm/200*200mm |
|
聚焦光斑 |
＜30μm（100mm幅面） |
|
激光器频率调节范围 |
1-2000KHz |
|
刻蚀最小线宽 |
＜30μm（100mm幅面） |
|
（最大可以去除95%以上的氧化物镀层） |
|
|
最小线间距 |
＜50μm（100mm幅面） |
|
刻蚀速度 |
＜4000mm/s |
|
设备尺寸 |
650*850*1550mm（L*W*H） |
|
设备重量 |
350kg |
|
功率消耗 |
＜1000W |
|
可处理文件格式 |
标准CAD版DXF文件 |
|
其他 |
适用柔性材料PET、玻璃等基材上的导电氧化物刻蚀、剥离 |
加工效果案例
